Budowa własnego siłomierza szkolnego to nie tylko fascynujący projekt DIY, ale także doskonała okazja, by w praktyczny sposób zgłębić tajniki fizyki. Ten przewodnik krok po kroku pokaże Ci, jak z łatwo dostępnych materiałów stworzyć w pełni funkcjonalne urządzenie do pomiaru siły, a przy tym zrozumieć kluczowe zasady, takie jak prawo Hooke'a i różnicę między masą a ciężarem. Przygotuj się na satysfakcjonującą podróż w świat nauki!
- Domowy siłomierz działa w oparciu o prawo Hooke'a, mierząc wydłużenie elementu sprężystego pod wpływem siły.
- Do jego budowy wystarczą łatwo dostępne materiały, takie jak sprężyna z długopisu, gumka recepturka, strzykawka czy drewniana listewka.
- Kluczowe etapy to precyzyjny montaż oraz dokładna kalibracja, czyli wyskalowanie urządzenia w niutonach.
- Kalibrację wykonuje się, oznaczając punkt "zero" i używając obiektu o znanej masie (np. 100 g czekolady) do wyznaczenia wartości 1 Niutona.
- Projekt DIY to doskonała okazja do praktycznego zrozumienia różnicy między masą a ciężarem oraz podstawowych zasad fizyki.

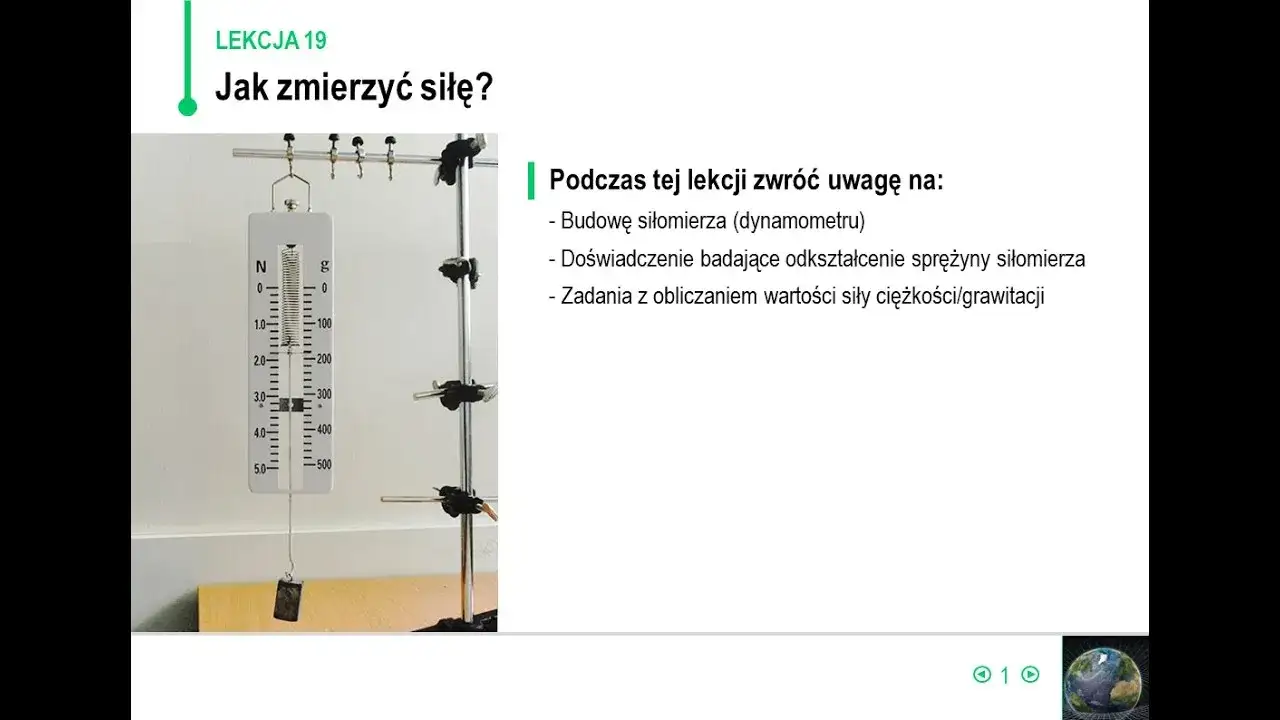

Czym jest siłomierz i do czego służy w szkole?
Siłomierz to nic innego jak przyrząd służący do pomiaru siły. W szkole najczęściej wykorzystujemy go do mierzenia ciężaru przedmiotów, który, jak zaraz wyjaśnię, jest przecież siłą. Jest to niezwykle przydatne narzędzie podczas lekcji fizyki, zwłaszcza gdy omawiamy zagadnienia związane z grawitacją, sprężystością czy po prostu chcemy sprawdzić, jak dużą siłą dany obiekt oddziałuje na podłoże lub na nasze ręce. Zbudowanie własnego siłomierza do szkolnego projektu to świetny sposób, aby nie tylko zdobyć dobrą ocenę, ale przede wszystkim zrozumieć fizykę od podszewki.
Zasada działania w pigułce: jak sprężyna mierzy siłę?
Zasada działania siłomierza jest zaskakująco prosta i opiera się na jednym z fundamentalnych praw fizyki prawie Hooke'a. Mówi ono, że wydłużenie elementu sprężystego, takiego jak sprężyna czy gumka recepturka, jest wprost proporcjonalne do siły, która na niego działa. Oznacza to, że im większa siła, tym bardziej sprężyna się rozciąga. Nasz domowy siłomierz wykorzysta właśnie tę zależność: mierząc, o ile wydłużył się element sprężysty, będziemy w stanie określić, jak duża siła na niego działała. To naprawdę sprytne!
Przewaga projektu DIY: satysfakcja i lepsze zrozumienie tematu
- Głębsze zrozumienie teorii: Kiedy samodzielnie budujesz siłomierz, nie tylko czytasz o prawie Hooke'a, ale faktycznie widzisz, jak ono działa w praktyce. To zupełnie inny poziom nauki.
- Rozwój umiejętności manualnych: Cięcie, klejenie, precyzyjne odmierzanie to wszystko rozwija Twoje zdolności manualne, które przydadzą się w wielu innych dziedzinach życia.
- Satysfakcja z wykonanego projektu: Nic nie daje takiej satysfakcji, jak własnoręcznie wykonane urządzenie, które działa! To poczucie dumy i osiągnięcia jest bezcenne.
- Oszczędność i dostępność: Zamiast kupować drogi sprzęt laboratoryjny, możesz stworzyć równie funkcjonalny siłomierz z materiałów, które masz pod ręką.
- Kreatywność i innowacyjność: Projekt DIY pozwala na eksperymentowanie i dostosowywanie rozwiązania do dostępnych zasobów, co rozwija kreatywne myślenie.

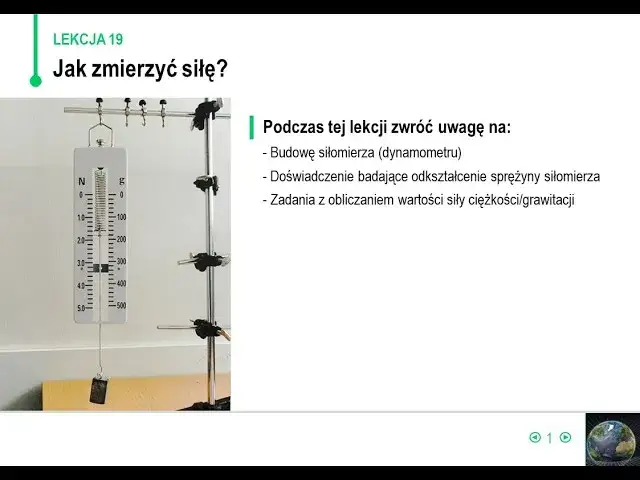

Skompletuj materiały: Co znajdziesz w każdym domu?
Zanim zabierzesz się do pracy, musisz zebrać odpowiednie materiały. Dobra wiadomość jest taka, że większość z nich prawdopodobnie masz już w domu lub łatwo kupisz w osiedlowym sklepie. Kluczem jest pomysłowość i wykorzystanie tego, co dostępne.
Wybór elementu sprężystego: sprężyna z długopisu czy gumka recepturka?
Element sprężysty to serce Twojego siłomierza. Masz tu kilka opcji. Najpopularniejsze to sprężyna z długopisu lub gumka recepturka. Sprężyna z długopisu jest zazwyczaj bardziej precyzyjna i liniowa w swoim działaniu, co oznacza, że jej wydłużenie będzie bardzo dokładnie proporcjonalne do siły. Gumka recepturka również zadziała, ale może być nieco mniej stabilna i jej charakterystyka sprężystości może być mniej liniowa, co wpłynie na dokładność pomiarów. Ja osobiście preferuję sprężynę, jeśli tylko mam ją pod ręką, ze względu na jej przewidywalność.
Solidna podstawa: deseczka, strzykawka czy obudowa po długopisie?
Korpus siłomierza to jego szkielet, który utrzyma wszystkie elementy razem i zapewni stabilność. Oto kilka propozycji:
- Drewniana listewka: To najprostsza i najbardziej uniwersalna opcja. Łatwo do niej przymocować sprężynę i narysować skalę. Jest stabilna i łatwo dostępna.
- Duża strzykawka (np. 20 ml lub 50 ml): To bardzo popularne rozwiązanie, które daje efekt zbliżony do profesjonalnego siłomierza. Strzykawka działa jako prowadnica dla ruchomego wskaźnika, co zwiększa precyzję.
- Przezroczysta obudowa długopisu: Idealna do stworzenia kieszonkowego, kompaktowego siłomierza. Sprężyna mieści się w środku, a skala może być narysowana na zewnątrz.
Wybór zależy od tego, jak "profesjonalnie" ma wyglądać Twój siłomierz i jakie materiały masz dostępne.
Niezbędne drobiazgi: spinacz biurowy, taśma klejąca i marker
Oprócz głównych elementów, będziesz potrzebować kilku drobiazgów:
- Spinacz biurowy: Niezastąpiony do wykonania haczyka, na którym będziesz zawieszać mierzone przedmioty.
- Taśma klejąca (najlepiej przezroczysta): Do mocowania elementów i zabezpieczania skali.
- Pinezka lub mały kawałek drutu: Do wykonania wskaźnika, który będzie przesuwał się po skali.
- Marker (cienki, niezmywalny): Do rysowania precyzyjnej skali na korpusie siłomierza.
- Linijka: Do precyzyjnego odmierzania i rysowania skali.
- Nożyczki lub mały nożyk: Do cięcia i dopasowywania materiałów.
Budowa siłomierza krok po kroku: Wybierz swoją metodę
Teraz, gdy masz już wszystkie materiały, przejdźmy do konkretów. Przedstawię Ci trzy popularne metody budowy siłomierza. Wybierz tę, która najlepiej pasuje do Twoich zasobów i preferencji.
Metoda 1: Klasyczny siłomierz na drewnianej listewce (najprostsza opcja)
To najszybsza i najłatwiejsza metoda, idealna, gdy zależy Ci na prostocie i szybkości.
- Przygotuj listewkę: Weź drewnianą listewkę (ok. 20-30 cm długości, 2-3 cm szerokości).
- Zamocuj element sprężysty: Na jednym końcu listewki przymocuj sprężynę z długopisu lub gumkę recepturkę. Możesz użyć taśmy klejącej, pinezki lub małego gwoździka. Upewnij się, że jest solidnie zamocowana.
- Wykonaj haczyk: Rozegnij spinacz biurowy, formując z niego haczyk. Jeden koniec haczyka zaczep o dolny koniec sprężyny/gumki.
- Dodaj wskaźnik: Do haczyka lub bezpośrednio do dolnego końca sprężyny/gumki przymocuj mały wskaźnik, np. kawałek taśmy z narysowaną kreską lub małą pinezkę, która będzie przesuwać się wzdłuż listewki.
- Przygotuj do kalibracji: Twój siłomierz jest gotowy do cechowania, czyli stworzenia skali.
Metoda 2: Precyzyjny siłomierz w obudowie ze strzykawki
Ta metoda daje bardziej estetyczny i precyzyjny siłomierz, przypominający profesjonalne urządzenie laboratoryjne.
- Przygotuj strzykawkę: Weź dużą strzykawkę (np. 20 ml lub 50 ml) i usuń igłę.
- Modyfikacja tłoka: Zwykle tłok strzykawki ma gumową uszczelkę. Możesz ją zostawić lub usunąć, jeśli sprężyna będzie się o nią zaczepiać. Na końcu tłoka, który wystaje ze strzykawki, przymocuj haczyk ze spinacza biurowego (np. nawierć małą dziurkę i przewlecz spinacz lub przyklej go solidnie).
- Umieść sprężynę: Wewnątrz strzykawki umieść sprężynę z długopisu. Jeden koniec sprężyny powinien opierać się o dno strzykawki (od strony, gdzie była igła), a drugi koniec o tłok. Sprężyna powinna być odpowiednio długa, aby tłok mógł się swobodnie poruszać.
- Zabezpiecz sprężynę: Aby sprężyna nie wypadała, możesz ją delikatnie przykleić do dna strzykawki lub do tłoka, ale tak, aby nie ograniczało to jej swobodnego ruchu.
- Wskaźnik: Sam koniec tłoka, który wystaje ze strzykawki, będzie Twoim wskaźnikiem. Możesz na nim narysować wyraźną kreskę.
- Przygotuj do kalibracji: Na przezroczystej obudowie strzykawki będziesz rysować skalę.
Metoda 3: Kieszonkowy model z przezroczystego długopisu
To idealna opcja dla kompaktowego i dyskretnego siłomierza.
- Przygotuj długopis: Rozbierz przezroczysty długopis, usuwając wkład i inne wewnętrzne elementy. Zostaw tylko pustą obudowę.
- Zamocuj sprężynę: Wewnątrz obudowy długopisu umieść sprężynę. Na jednym końcu obudowy (np. od strony, gdzie była końcówka pisząca) przymocuj haczyk ze spinacza biurowego. Możesz go przewlec przez małą dziurkę lub solidnie przykleić.
- Wskaźnik: Do dolnego końca sprężyny (tego, który będzie się wydłużał) przymocuj mały, lekki wskaźnik, np. kawałek kolorowej taśmy lub małą kuleczkę z plasteliny z wystającą kreską. Wskaźnik powinien być widoczny przez przezroczystą obudowę i swobodnie się w niej poruszać.
- Zabezpiecz górny koniec: Górny koniec sprężyny możesz delikatnie przykleić do wewnętrznej ścianki długopisu, aby stabilnie trzymała się w miejscu.
- Przygotuj do kalibracji: Skalę będziesz rysować bezpośrednio na zewnętrznej powierzchni obudowy długopisu.

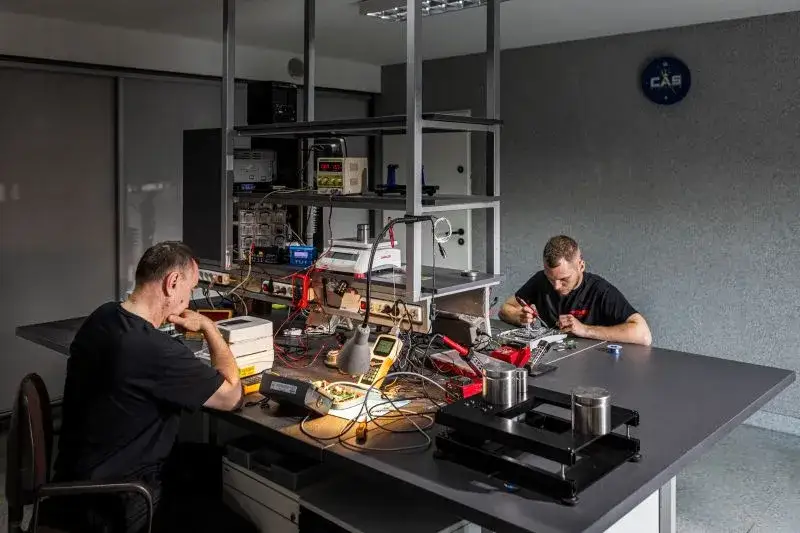

Klucz do sukcesu: Poprawna kalibracja siłomierza
Zbudowanie siłomierza to dopiero połowa sukcesu. Prawdziwa sztuka polega na jego poprawnej kalibracji, czyli wyskalowaniu. Bez tego Twoje urządzenie będzie jedynie ciekawym gadżetem, a nie precyzyjnym narzędziem pomiarowym. Kalibracja sprawia, że Twój siłomierz zaczyna "rozumieć" niutony.
Co to jest kalibracja i dlaczego jest tak ważna?
Kalibracja, zwana też cechowaniem, to proces nadawania skali naszemu siłomierzowi. Polega na wyznaczeniu punktów odniesienia (np. 0 N, 1 N, 2 N) na podstawie znanych wartości siły. Dlaczego jest tak ważna? Ponieważ bez niej nie wiedzielibyśmy, co oznaczają poszczególne wydłużenia sprężyny. Tylko poprawnie skalibrowany siłomierz może dostarczyć wiarygodnych i powtarzalnych wyników pomiarów, co jest kluczowe w nauce i eksperymentach.
Znajdź swój punkt "zero" pierwszy krok do dokładnych pomiarów
Pierwszym i najważniejszym krokiem w kalibracji jest wyznaczenie punktu "zero". Jest to pozycja wskaźnika, gdy na siłomierz nie działa żadna siła, czyli nic na nim nie wisi. Zawieś swój siłomierz pionowo (lub trzymaj go stabilnie) i poczekaj, aż wskaźnik ustabilizuje się. Następnie, używając cienkiego markera, bardzo precyzyjnie zaznacz tę pozycję jako "0 N". To Twój punkt startowy dla wszystkich przyszłych pomiarów.
Magiczny 1 Niuton: Jak użyć tabliczki czekolady do stworzenia idealnej skali
Aby wyznaczyć punkt "1 N", potrzebujesz obiektu o znanej masie. Tutaj z pomocą przychodzi mała sztuczka, często stosowana w szkolnych warunkach. Wiemy, że siła ciężkości (ciężar) działająca na ciało o masie 100 gramów wynosi w przybliżeniu 1 niuton (dokładniej około 0,98 N, ale dla uproszczeń szkolnych przyjmujemy 1 N). Dlatego idealnym "odważnikiem" może być tabliczka czekolady o masie 100 g, mała paczka przypraw, czy nawet woreczek z piaskiem o dokładnie odmierzonej masie 100 g. Zawieszasz taki odważnik na haczyku siłomierza, czekasz, aż wskaźnik się ustabilizuje, i zaznaczasz nową pozycję jako "1 N".
Krok po kroku: Rysowanie podziałki i oznaczanie kolejnych wartości
Mając punkty "0 N" i "1 N", możesz stworzyć całą skalę:
- Zmierz odległość: Za pomocą linijki zmierz precyzyjnie odległość między punktem "0 N" a "1 N". To jest "jednostka" Twojej skali, odpowiadająca 1 Niutonowi.
- Odkładaj jednostki: Od punktu "1 N" odkładaj tę samą odległość w dół, zaznaczając kolejne kreski. Każda kolejna kreska będzie odpowiadać 2 N, 3 N, 4 N i tak dalej. Staraj się, aby kreski były równe i wyraźne.
- Oznacz wartości: Obok każdej dłuższej kreski (np. co 1 N lub co 0,5 N, w zależności od precyzji, jaką chcesz osiągnąć) napisz odpowiednią wartość w niutonach (np. 0,5 N, 1 N, 1,5 N, 2 N...).
- Sprawdź liniowość: Jeśli masz dostęp do innych odważników (np. 200 g, 300 g), możesz sprawdzić, czy Twój siłomierz jest liniowy. Zawieś 200 g (czyli około 2 N) i zobacz, czy wskaźnik dokładnie pokrywa się z Twoją kreską "2 N". Jeśli tak, gratulacje Twój siłomierz jest dobrze skalibrowany!
Twój siłomierz w akcji: Pierwsze pomiary i interpretacja wyników
Zbudowałeś i skalibrowałeś siłomierz świetna robota! Teraz nadszedł czas na prawdziwą zabawę: wykonywanie pomiarów. To właśnie w tym momencie teoria łączy się z praktyką, a Ty możesz zobaczyć, jak Twój własnoręcznie wykonany przyrząd działa w realnym świecie.
Mierzenie ciężaru przedmiotów: od piórnika po jabłko
Zacznij od prostych przedmiotów, które masz pod ręką. Może to być piórnik, jabłko, książka, a nawet mała butelka wody. Pamiętaj, aby zawsze zawieszać przedmiot na haczyku siłomierza w sposób stabilny i delikatny. Unikaj szarpania czy gwałtownych ruchów, które mogłyby zakłócić pomiar lub uszkodzić Twój siłomierz. Trzymaj siłomierz pionowo i poczekaj, aż wskaźnik ustabilizuje się, zanim odczytasz wartość. To bardzo ważne dla dokładności.
Jak odczytywać wyniki i interpretować wskazania?
Odczytywanie wyników jest proste: wystarczy spojrzeć, na jaką wartość na skali wskazuje Twój wskaźnik. Jeśli wskaźnik zatrzymał się między dwiema kreskami, możesz oszacować wartość pośrednią (np. jeśli jest między 1 N a 2 N, a bliżej 1 N, możesz odczytać 1,2 N lub 1,3 N). Pamiętaj, że uzyskany wynik to ciężar (siła ciężkości) danego przedmiotu, wyrażony w niutonach. To nie jest masa w kilogramach! Interpretując wyniki, możesz porównywać ciężary różnych przedmiotów i wyciągać wnioski, np. który przedmiot jest "cięższy" w sensie siły grawitacji.
Najczęstsze błędy i jak ich unikać, by pomiary były wiarygodne
- Błąd paralaksy: To częsty błąd, gdy patrzysz na wskaźnik pod kątem, a nie prosto. Zawsze odczytuj wartość, patrząc na skalę na wprost wskaźnika, na poziomie oczu.
- Niestabilne trzymanie siłomierza: Siłomierz musi być trzymany stabilnie i pionowo. Drgania lub przechylenia mogą wpływać na dokładność pomiaru. Jeśli to możliwe, zawieś go na statywie.
- Gwałtowne ruchy: Nagłe zawieszanie przedmiotów lub szarpanie siłomierzem może spowodować nieprawidłowe wskazania lub uszkodzenie sprężyny. Zawsze postępuj delikatnie.
- Brak kalibracji lub niepoprawna kalibracja: Jeśli skala jest źle narysowana lub punkty "0 N" i "1 N" są błędnie wyznaczone, wszystkie Twoje pomiary będą niedokładne. Regularnie sprawdzaj kalibrację.
- Przeciążanie siłomierza: Nie wieszaj przedmiotów, które są zbyt ciężkie dla Twojej sprężyny. Może to trwale ją zdeformować i zniszczyć siłomierz.
Zrozum fizykę: Prawo Hooke'a i działanie siłomierza
Zbudowałeś siłomierz, wykonałeś pomiary, ale aby w pełni zrozumieć, co się dzieje, musimy wrócić do podstaw fizyki. To właśnie połączenie praktyki z teorią daje największą satysfakcję i najgłębszą wiedzę.
Masa a ciężar: Dlaczego mylimy te pojęcia i jak je rozróżnić?
To jeden z najczęstszych błędów w codziennym języku, a w fizyce ma kluczowe znaczenie. Twój siłomierz mierzy ciężar, a nie masę!
| Masa (m) | Ciężar (Q) |
|---|---|
| Miara ilości materii w ciele. | Siła, z jaką ciało jest przyciągane przez grawitację (np. Ziemi). |
| Jednostka: kilogram (kg). | Jednostka: niuton (N). |
| Wartość stała, niezależna od miejsca (np. na Księżycu masa jest taka sama). | Wartość zmienna, zależna od siły grawitacji (np. na Księżycu ciężar jest mniejszy). |
| Mierzymy ją wagą. | Mierzymy ją siłomierzem. |
| Wzór: brak prostego wzoru na masę, jest to cecha materii. | Wzór: Q = m · g, gdzie m to masa, a g to przyspieszenie ziemskie. |
| g ≈ 9,81 m/s² (dla uproszczeń szkolnych często przyjmuje się 10 m/s² lub 10 N/kg). |
Zatem, gdy Twój siłomierz wskazuje 1 N, oznacza to, że na przedmiot działa siła ciężkości równa 1 niutonowi, a nie że przedmiot ma masę 1 kg. To subtelna, ale bardzo ważna różnica!
Prawo Hooke'a dla początkujących: Zrozum wzór F = k · x
Wspomniałam już o prawie Hooke'a, ale teraz przyjrzyjmy się jego wzorowi: F = k · x. Co oznaczają te symbole?
- F to siła, która działa na element sprężysty (np. ciężar zawieszonego przedmiotu), mierzona w niutonach (N).
- k to współczynnik sprężystości (stała sprężystości) danego materiału, mierzony w niutonach na metr (N/m). Jest to wartość charakterystyczna dla konkretnej sprężyny lub gumki im większe k, tym "twardsza" sprężyna.
- x to wydłużenie elementu sprężystego, czyli o ile się on rozciągnął względem swojej długości początkowej, mierzone w metrach (m).
Wzór ten mówi nam, że siła (F) jest wprost proporcjonalna do wydłużenia (x), a współczynnik k jest stałą proporcjonalności. Dzięki tej proporcjonalności mogliśmy stworzyć równomierną skalę na naszym siłomierzu podwojenie siły powoduje podwojenie wydłużenia, potrójne zwiększenie siły powoduje potrójne wydłużenie i tak dalej.
Przeczytaj również: Skoki rozwojowe: Kalendarz, objawy. Jak przetrwać trudne chwile?
Jak teoria przekłada się na praktykę w Twoim domowym urządzeniu?
Teraz widzisz, jak teoria prawa Hooke'a idealnie pasuje do praktycznego działania Twojego siłomierza. Kiedy zawieszasz przedmiot na haczyku, działa na niego siła ciężkości (F). Ta siła powoduje wydłużenie sprężyny (x). Ponieważ wiesz, że F jest proporcjonalne do x, możesz narysować równomierną skalę. Każda jednostka wydłużenia na Twojej skali odpowiada określonej wartości siły. Twój siłomierz to nic innego jak wizualizacja prawa Hooke'a w działaniu im bardziej sprężyna się rozciąga, tym większą siłę mierzysz. To prosty, ale genialny mechanizm, który teraz w pełni rozumiesz!
